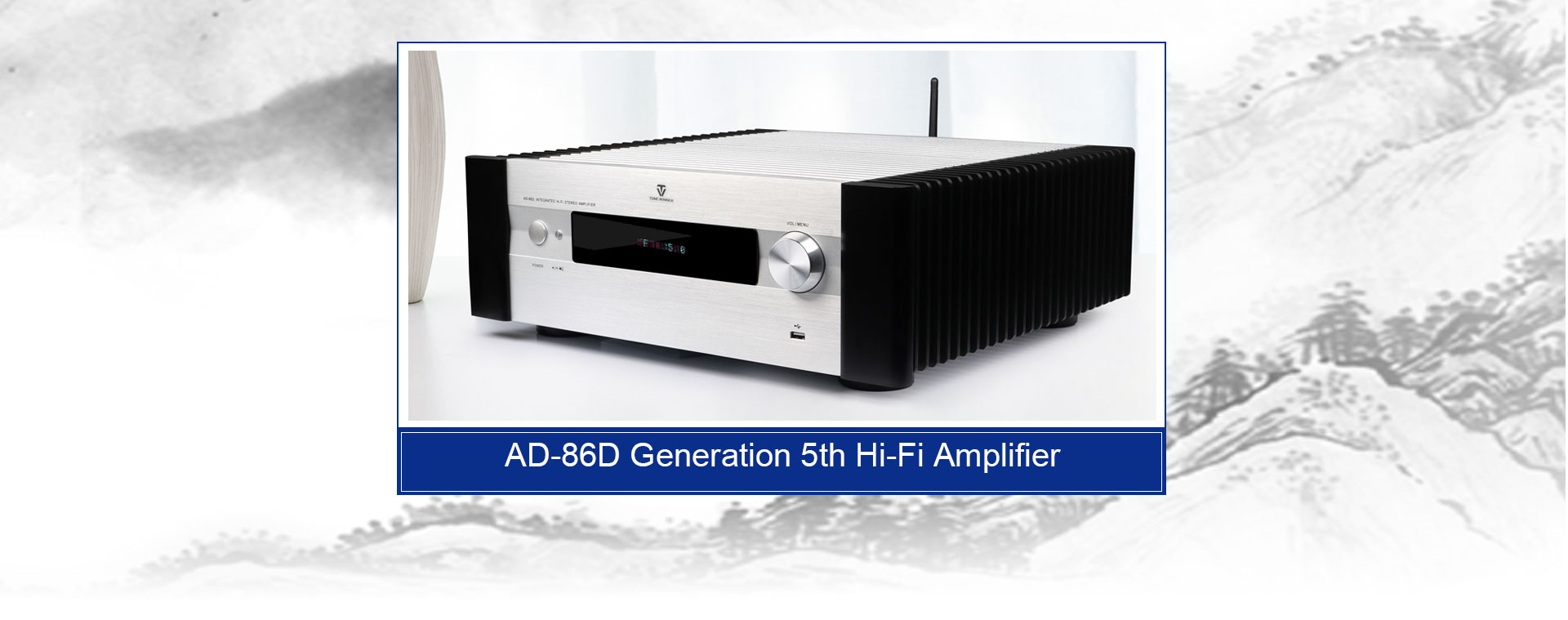

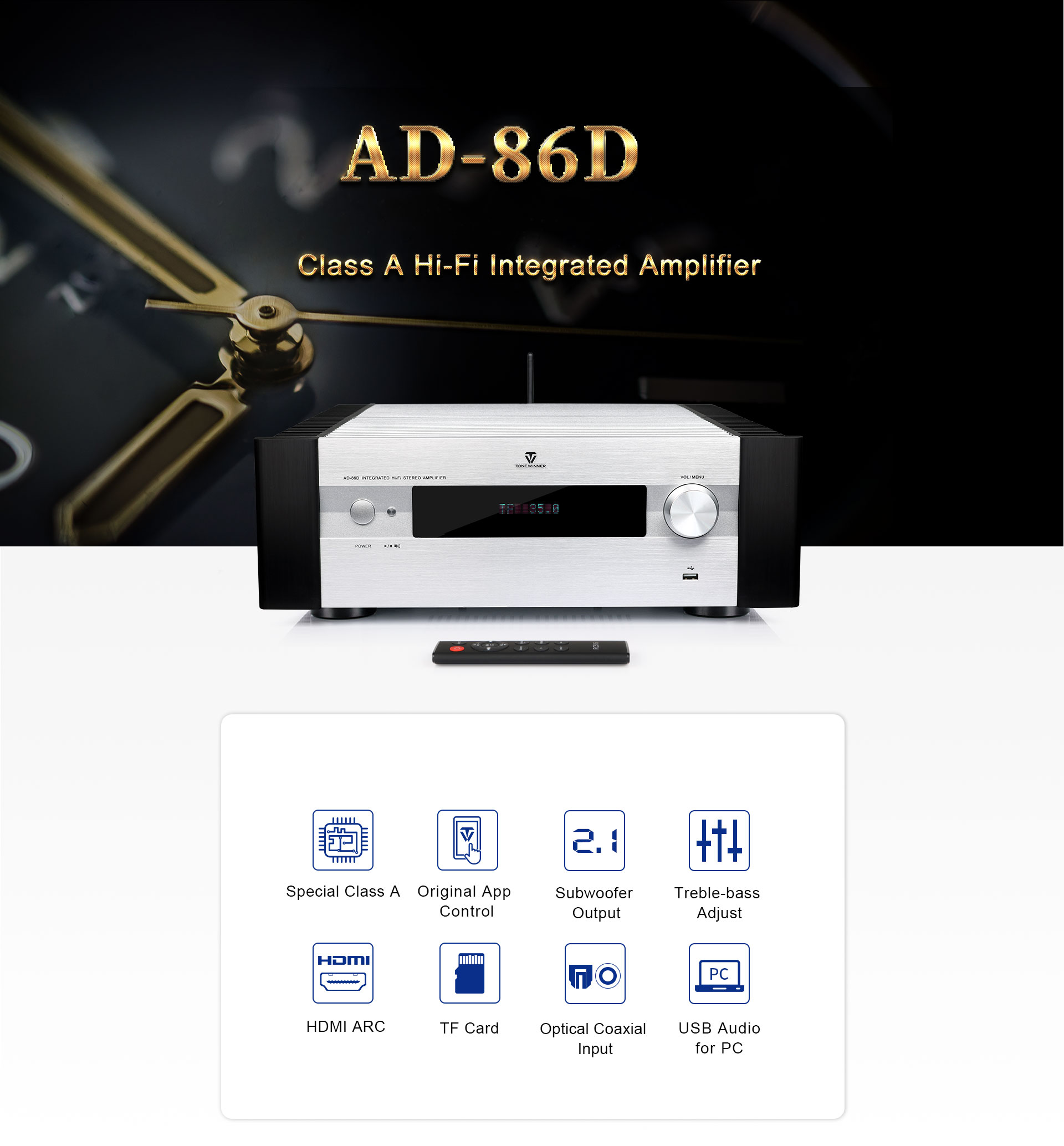

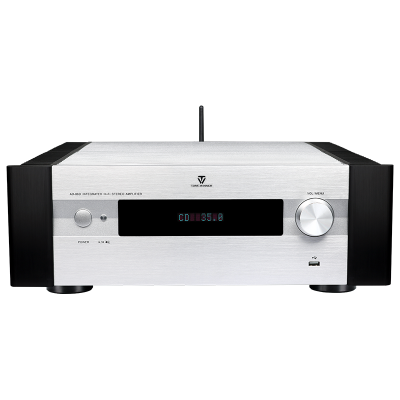

AD-86D
Amplificador integrado de alta fidelidad de clase A
Para satisfacer la demanda de productos modernos y de alta calidad de los hogares modernos, Tonewinner ha desarrollado una nueva generación de productos HIFI. AD-86D HI-FI es uno de estos productos, que es una nueva generación de amplificador HiFi de grado medio para satisfacer la demanda de los jóvenes amantes del audio de una apariencia moderna y un sonido exquisito. Como una de las 10 principales marcas de audio en China, Tonewinner tiene más de 30 años de experiencia en el diseño y fabricación de productos acústicos. Como proveedor original, Tonewinner siempre da una calurosa bienvenida a los distribuidores, socios y clientes de todo el mundo.
Modelo
AD-86DCanales
2.0Energía
2*120WGW
23KGAD-86D
Amplificador integrado de alta fidelidad de clase A

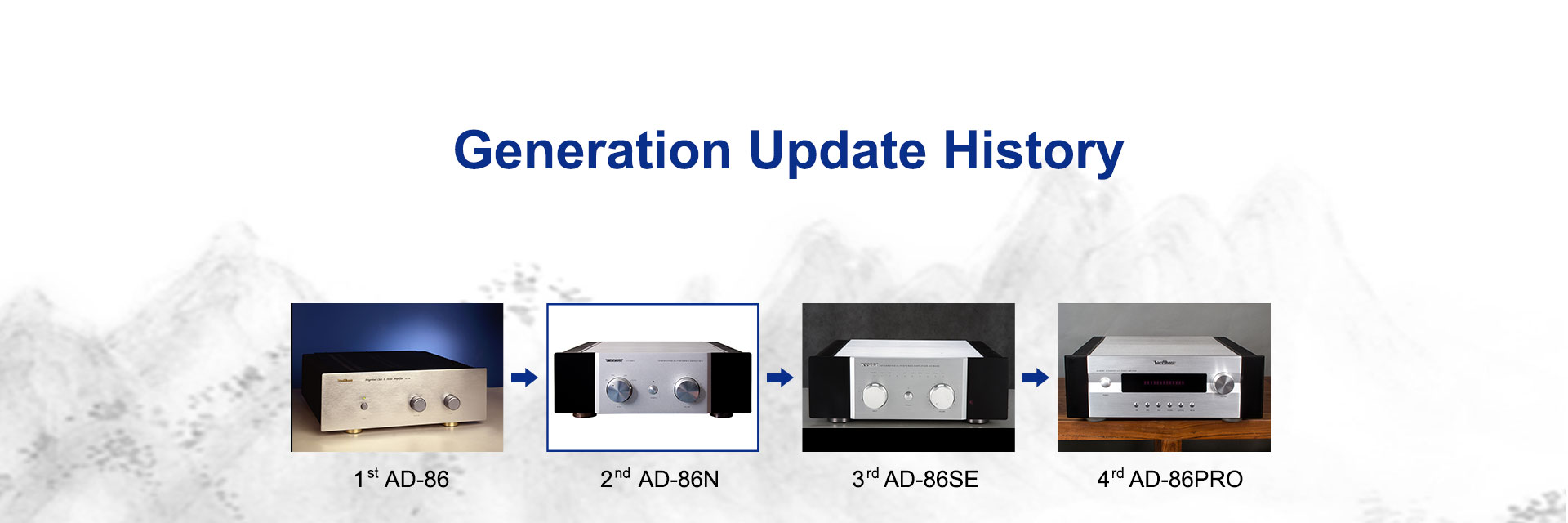

Historial de actualización de generación

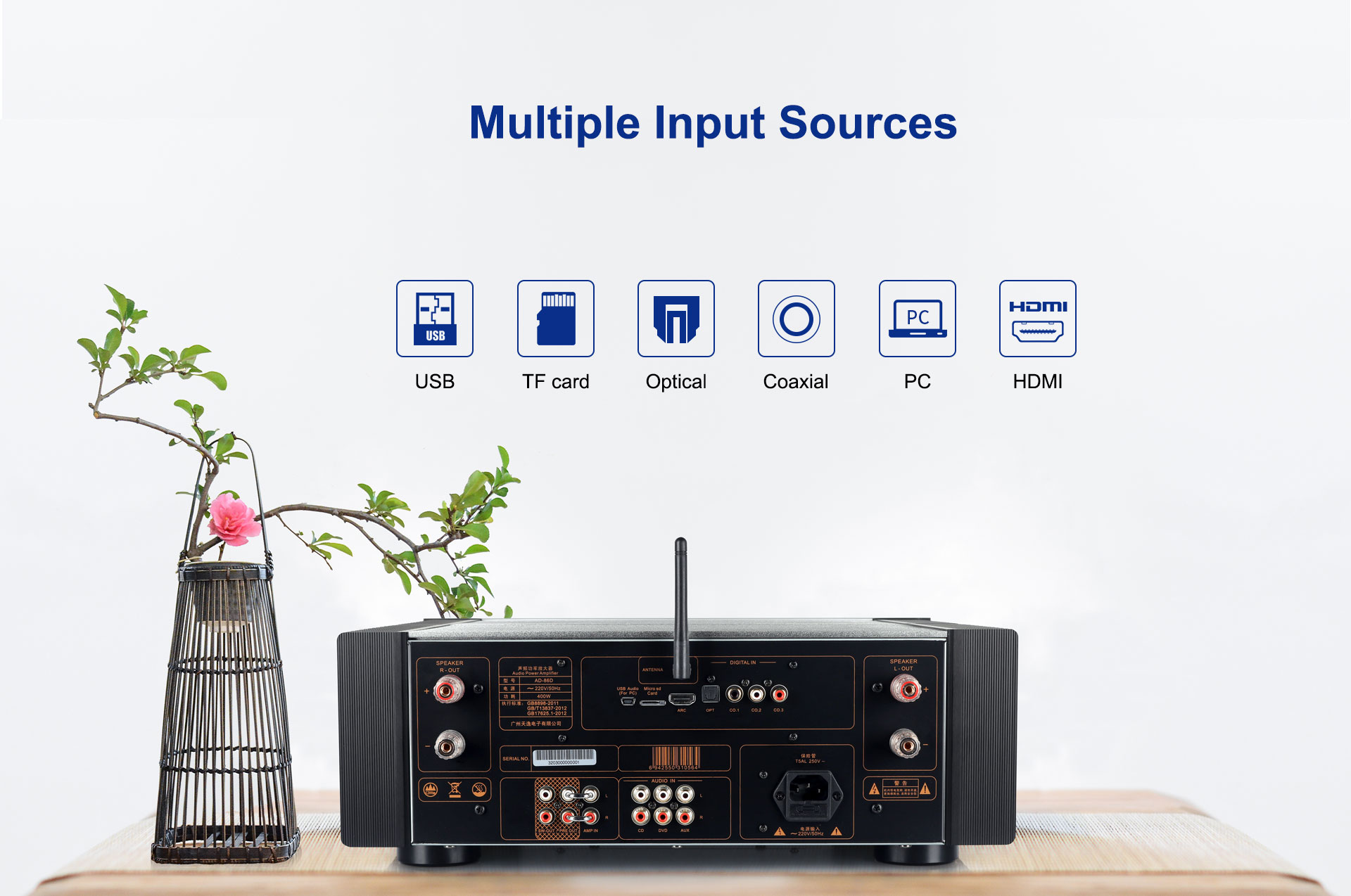

Múltiples fuentes de entrada

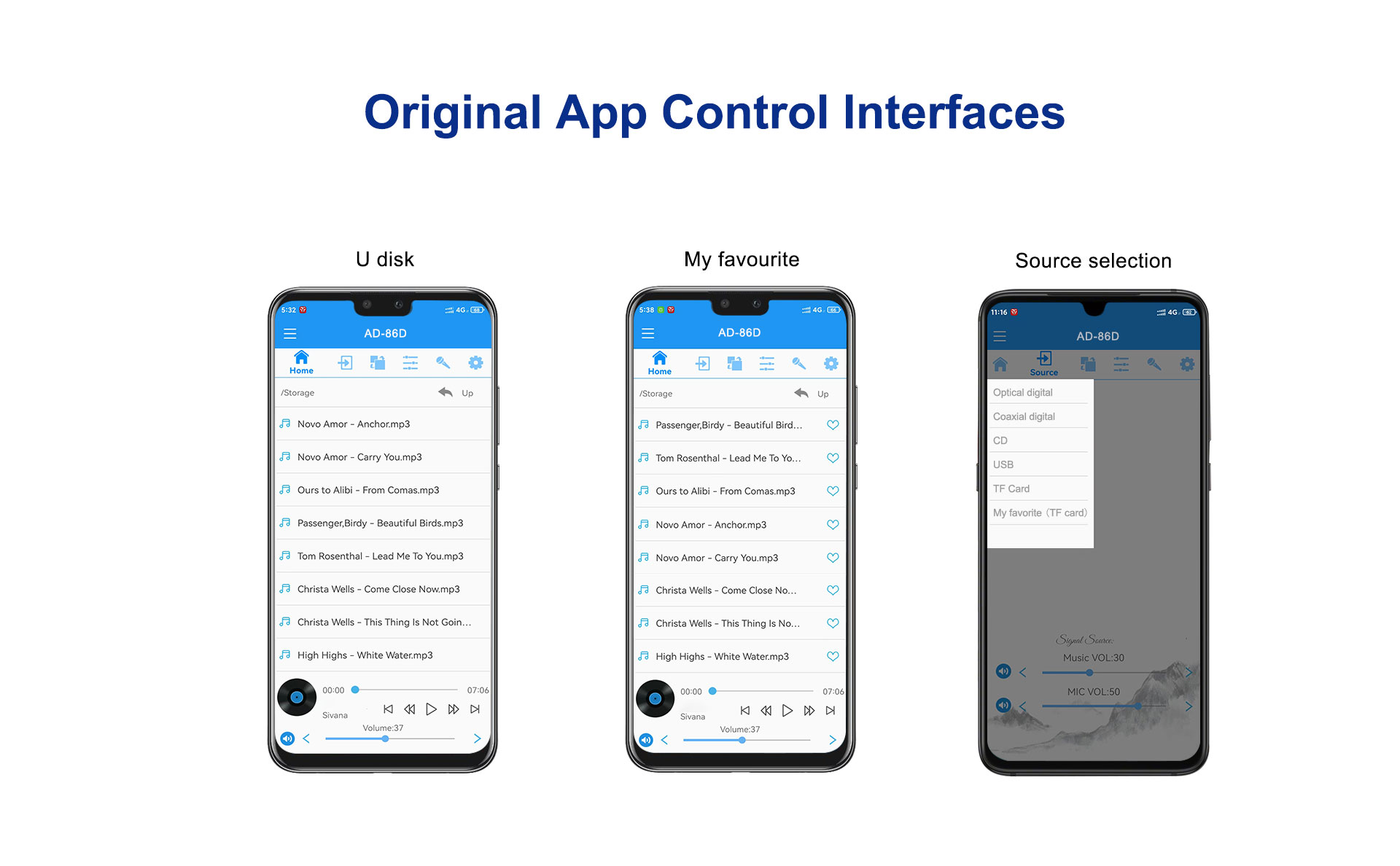

Interfaces de control de aplicaciones originales
Transmisión Bluetooth de 15 metros
Alta velocidad y estable, baja distorsión, consumo de energía y latencia.
Cambia las aplicaciones y plataformas de música que quieras.
128G para efecto de sonido sin pérdidas
Admite disco USB 128G y tarjeta TF y admite formatos APE, FLAC, WAV, MP3, WMA.

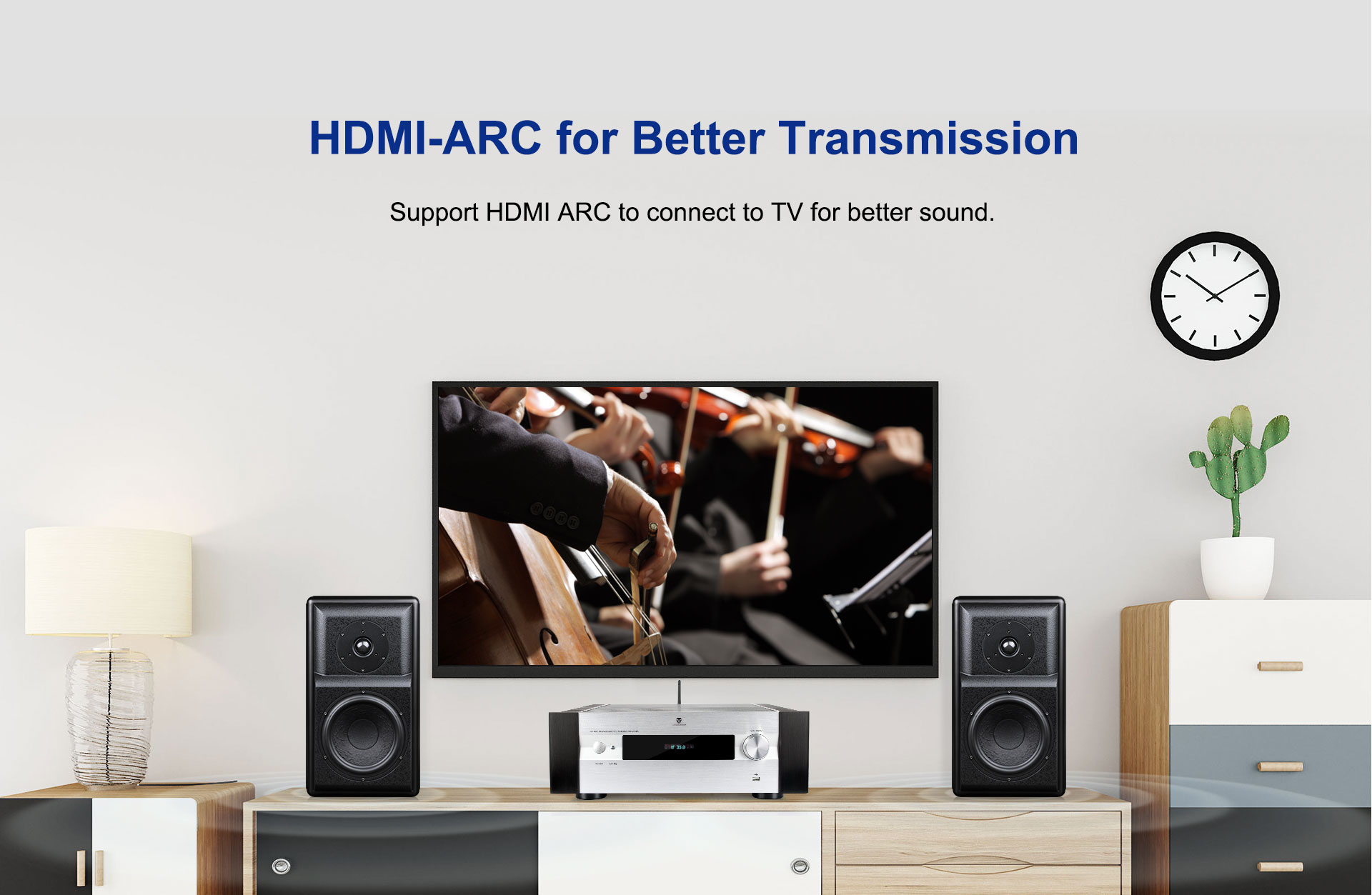

HDMI-ARC para una mejor transmisión
Admite HDMI ARC para conectarse a la TV y obtener un mejor sonido.
Varias opciones de conexión

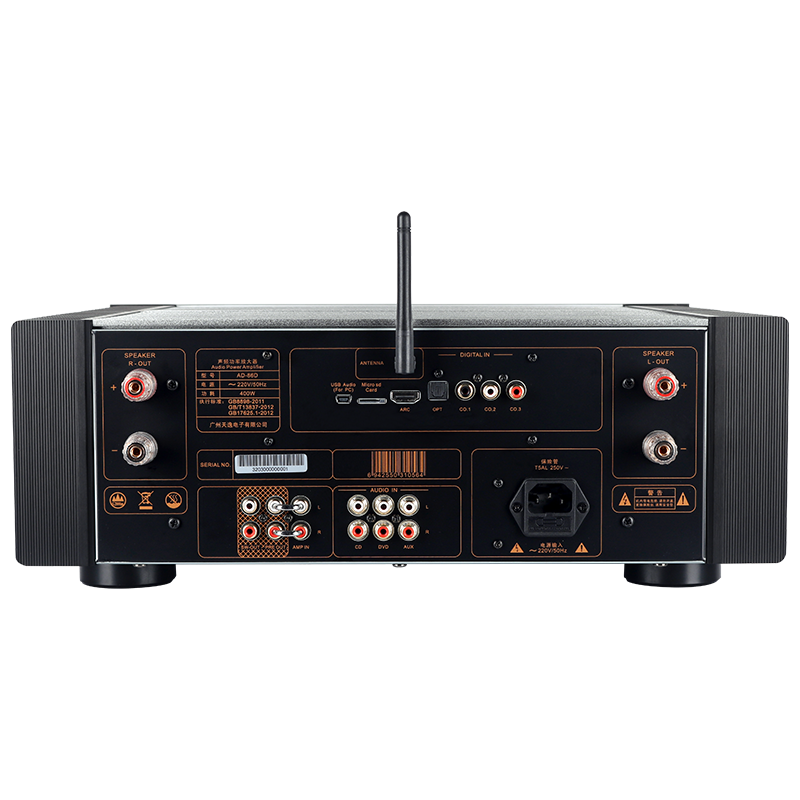

Audio USB de 1 vía para PC, entrada óptica de 1 vía y entradas coaxiales de 3 vías, que maneja PCM192kHz/24bit para dispositivos digitales.
Amplificador integrado de un solo paso y interruptor de amplificador
Las tomas PRE OUT y AMP IN están conectadas mediante un anillo de cortocircuito para generar señales de esta máquina y convertirla en un amplificador integrado. Separe el anillo de cortocircuito y obtendrá un amplificador independiente, por lo que las señales de entrada pueden pasar por el terminal "AMP IN".
Ajuste de graves y agudos del subwoofer
Disposición interna multicámara
Las áreas de fuente de alimentación, entrada, almacenamiento de energía y canal de amplificación izquierdo y derecho están separadas en cámaras para reducir la interferencia de ondas electromagnéticas libres.
Diseño de circuito de alta fidelidad
La parte del preamplificador adopta un amplificador operacional de alta calidad, y la parte del amplificador adopta un circuito amplificador diferencial típico de entrada de un solo extremo y salida de doble extremo, que tiene un ruido de entrada bajo y mejora en gran medida la ganancia de voltaje.
El circuito amplificador de base común se utiliza para mejorar el rendimiento del circuito, y después de la parte de compensación de temperatura y expansión de corriente, el circuito de salida amplificador brinda un fuerte soporte para impulsar las unidades de altavoz para emitir sonido.
Condensador de filtro de alta capacitancia
6 capacitores de filtro personalizados en total de 57,400 μF de capacitancia brindarán un fuerte apoyo.
Transformador toroidal de alta potencia
El transformador de anillo de alta potencia de 400VA funciona como fuente de alimentación
y brinda soporte de alta potencia para impulsar toda la máquina.
Chip decodificador AD-1955 DAC
Admite datos de audio PCM de 24 bits, hasta 192 kHz de frecuencia de muestreo
y alrededor de 120 dB SNR/DNR (sin silenciar) a una frecuencia de muestreo de 48 KHz
(Ponderado A) con filtro digital dependiente y convertidor D/A.
El puerto de entrada de datos en serie flexible permite una interconexión sin pegamento
a una variedad de dispositivos y también reduce los errores durante la decodificación.
Transistor Toshiba de alta potencia
Un total de ocho transistores Toshiba de alta potencia TTC-5200/TTA1943 trabajan juntos para ofrecer agudos brillantes, rango medio analítico y bajos sónicos.
Amplificador operacional OPA1678
Adopta nueve amplificadores opcionales OPA1678 de
Compañía de TI para formar amplificador de equilibrio completo
estructura para traer un sonido analítico y cálido.
Detalles
|
Parámetros
|
SNR: ≥96dB (ponderado A, E=1V) |
| Rango de frecuencia: 20Hz-60KHz (+1/-3dB) |
|
| THD: ≤0.05% (1KHz, trabajo normal) |
|
| Potencia de salida: 120W*2 Rms/8Ω (THD=1%, 1KHz) |
|
| Impedancia nominal: 4~8 ohmios |
|
| Ganancia: 42dB |
|
| Impedancia de entrada: 10K |
|
| NW: 18,5 kg, GW: 23 kg | |
| Tensión de alimentación: ~220 V (50 Hz) |
|

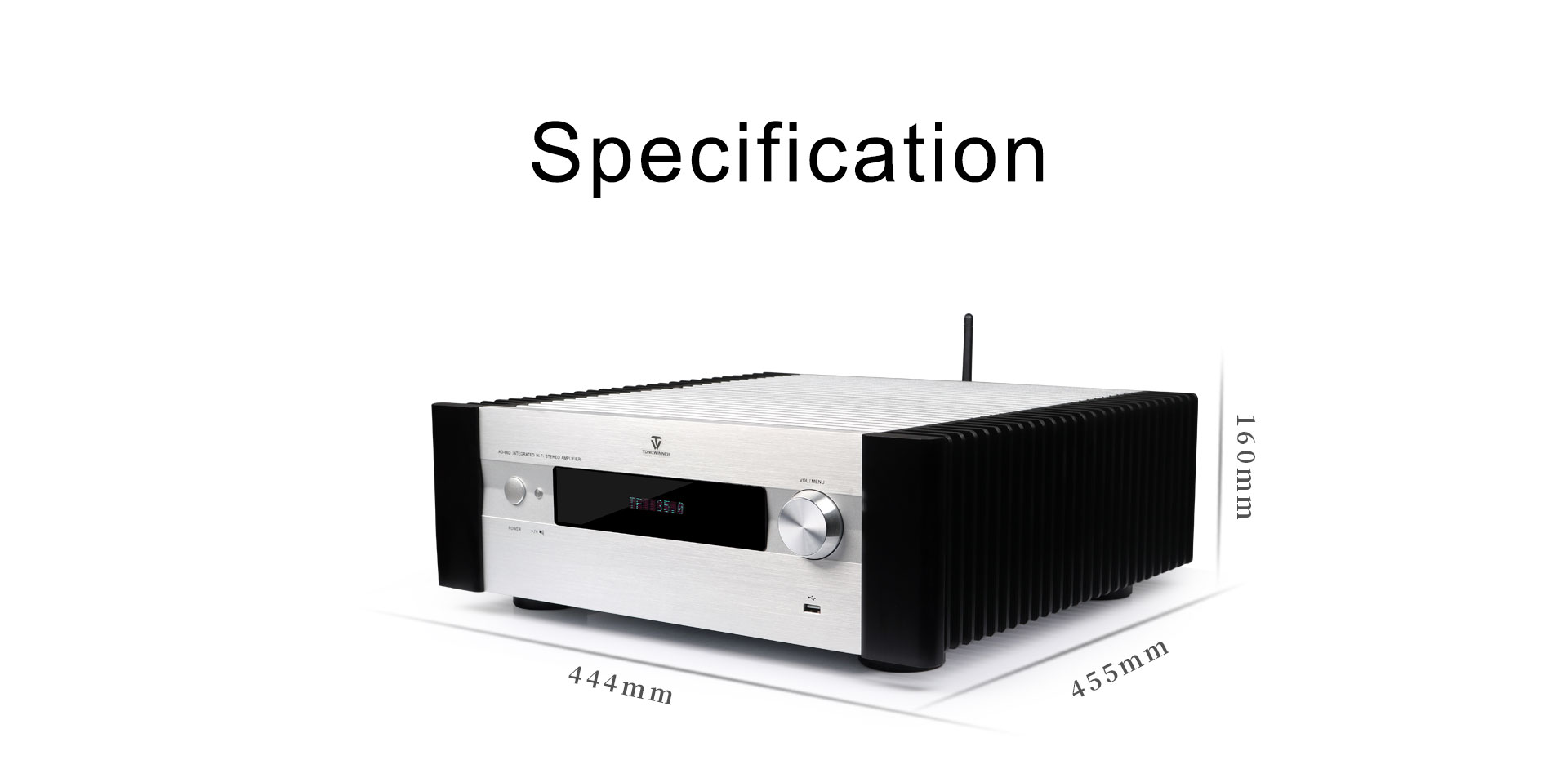

| Tamaño total: 444x455x160mm |
|
| Consumo de energía de la unidad: 400W/8Ω |
|
AD-86D
|
Canales
|
|
<0.05% (1 KHz, condiciones de trabajo normales)
|
SNR
|
|
120 W (8Ω un canal, 1 KHz, THD = 1%)
|
Respuestas de frecuencia
|
|
8 ohmios
|
Consumo unitario
|
|
42dB
|
Impedancia de entrada
|
|
4～8Ω
|
noroeste
|
|
444*413*66mm
|
Accesorios
|
Para satisfacer la demanda de productos modernos y de alta calidad de los hogares modernos, Tonewinner ha desarrollado una nueva generación de productos HIFI. AD-86D HI-FI es uno de estos productos, que es una nueva generación de amplificador HiFi de grado medio para satisfacer la demanda de los jóvenes amantes del audio de una apariencia moderna y un sonido exquisito.
1. Diseño externo

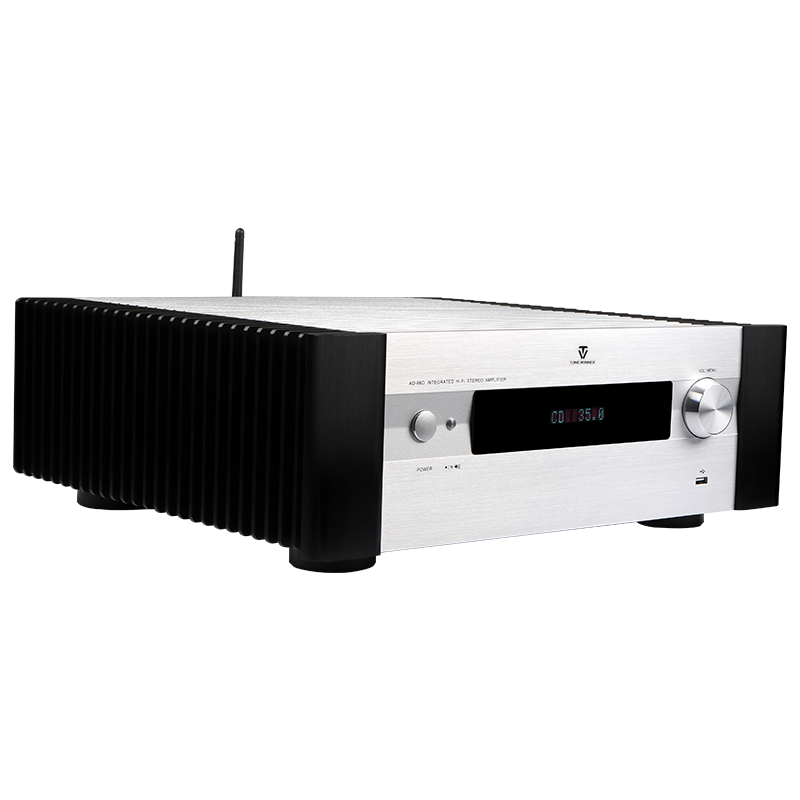

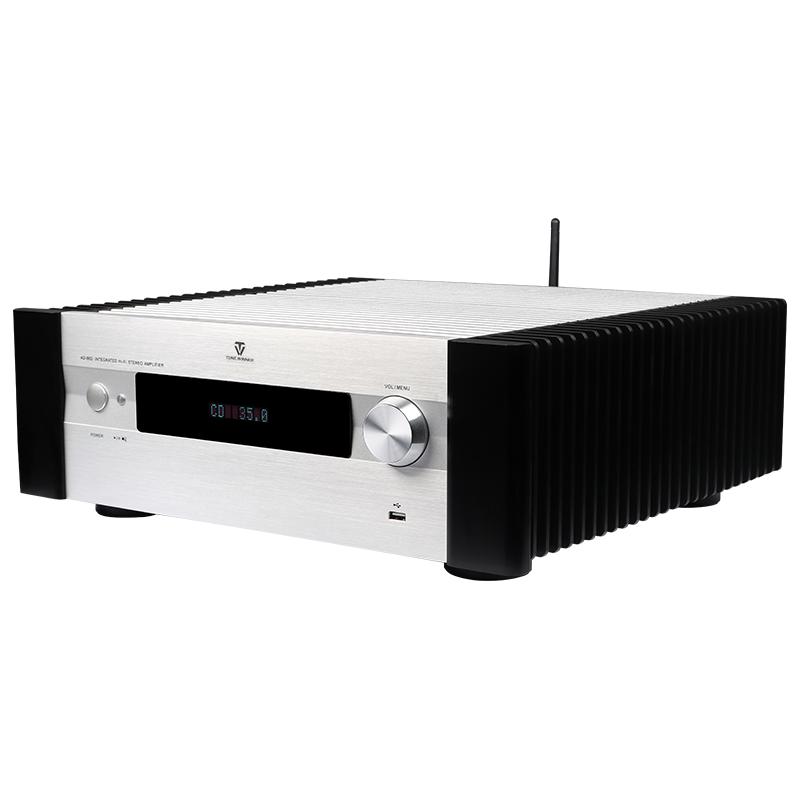

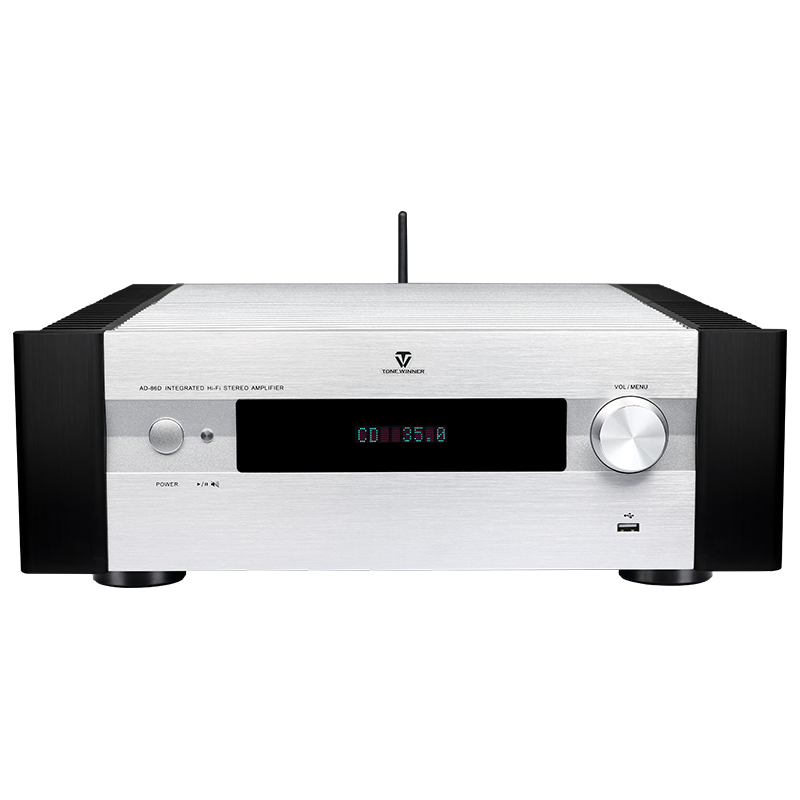

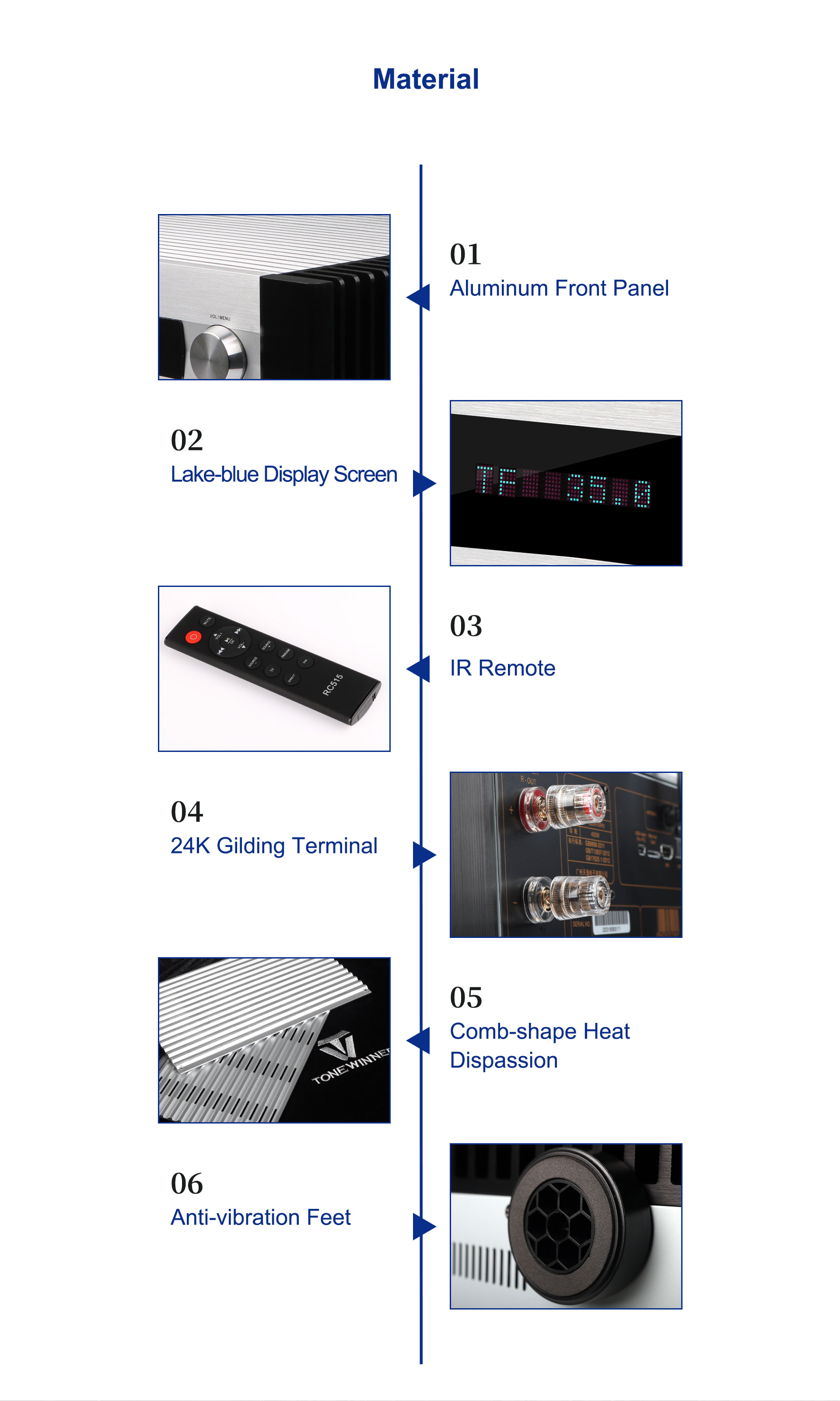

El gabinete de aleación de aluminio del AD-86D es negro y plateado clásico y está anodizado para mantener la superficie pulida y brillante para un servicio a largo plazo. El panel frontal está suavemente curvado en forma de V y decorado con una pantalla azul lago. Las perillas y botones en el panel o control remoto están todos hechos y pulidos en buen color y textura. El elegante diseño lineal y curvo se adapta a la mayoría de las habitaciones y brinda buenas sensaciones.
2. Diseño Interno
La parte del preamplificador adopta el amplificador operacional de alta fidelidad, y la parte del amplificador adopta circuitos amplificadores diferenciales y un total de ocho transistores Toshiba de alta potencia TTC-5200/TTA1943. Se utiliza un circuito de servomotor largo y un circuito de retroalimentación negativa apropiado para estabilizar el funcionamiento de la máquina, minimizar la distorsión y mejorar el rendimiento.
Un total de seis capacitores de filtro están personalizados para adaptarse a la máquina y admiten hasta 57,400 de capacitancia, que tienen buenas características en valor de resistencia de voltaje, valor de resistencia a la temperatura y valor de capacitancia.
El amplificador operacional OPA1678 de dos canales de la compañía TI ofrece un rendimiento de nivel de sistema más alto que los amplificadores operacionales heredados que se usan comúnmente en los circuitos de audio. Logra una baja densidad de ruido de 4,5 nV/√Hz y una baja distorsión de 0,0001 % a 1 kHz, lo que mejora la fidelidad de la señal de audio. También ofrece una oscilación de salida de riel a riel dentro de los 800 mV con una carga de 2 kΩ, lo que aumenta el margen y maximiza el rango dinámico.
El NJW1194 es un volumen electrónico de 2 canales con selector de audio estéreo de 4 entradas y 1 salida y control de tono. Realiza características de bajo ruido y baja distorsión con circuito de escalera de resistencia. Logra un bajo nivel de ruido de salida de -117dBVtyp, una separación de canales de -120dBtyp y un paso de 0,5dB para el ajuste de volumen de agudos y graves.
El chip decodificador AD-1955 de la empresa Analog Devices admite datos de audio PCM de frecuencia de muestreo de 24 bits y 192 kHz.
3. Características principales
4. Efecto de sonido
AD-86D es compatible con un amplio rango de frecuencias para la mayoría de los tipos de música y brinda un sonido analítico de voz e instrumentos. Con su buena separación de canales, sin importar si se trata de música clásica o rock, el AD-86D le brindará agudos brillantes, rango medio hinchado y bajos sónicos.
